Bộ đo E bằng tấm ép cứng

Bộ đo E bằng tấm ép cứng là gì?

• Bộ đo E bằng tấm ép cứng là một thiết bị chuyên dụng dùng để xác định mô đun đàn hồi (E) của nền đất và các lớp cấu trúc áo đường mềm. Mô đun đàn hồi là một thông số quan trọng trong cơ học đất, nó phản ánh khả năng chịu tải và biến dạng của đất. Việc xác định chính xác mô đun đàn hồi giúp các kỹ sư thiết kế nền móng công trình một cách hợp lý, đảm bảo độ ổn định và bền vững của công trình.

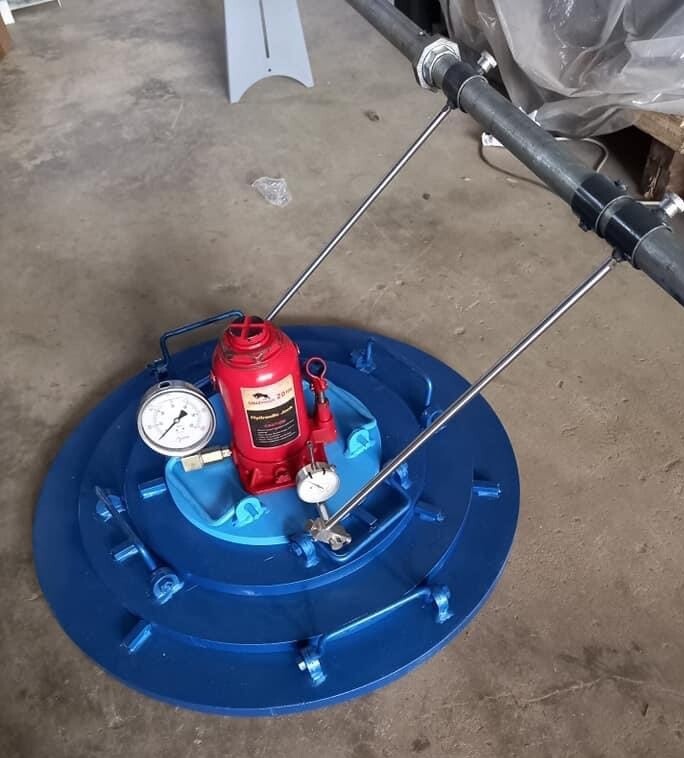

Cấu tạo của bộ đo E

• Tấm ép cứng: Thường làm bằng thép, có đường kính và độ dày tiêu chuẩn.
• Kích thủy lực: Dùng để tạo ra tải trọng lên tấm ép.
• Đồng hồ đo: Đo độ lún của tấm ép.
• Các thiết bị phụ trợ: Dây đo, giá đỡ, thước đo…

Nguyên lý hoạt động

• Nguyên lý hoạt động của bộ đo E dựa trên việc tác dụng một tải trọng lên một tấm ép đặt trên bề mặt đất. Khi chịu tải, tấm ép sẽ bị biến dạng và độ lún của tấm ép sẽ tỷ lệ thuận với mô đun đàn hồi của nền đất.

Các bước thực hiện:

1. Chuẩn bị: Đặt tấm ép cứng lên bề mặt đất đã được làm phẳng.
2. Tải trọng: Tác dụng một tải trọng lên tấm ép bằng cách sử dụng kích thủy lực.
3. Đo lún: Đo độ lún của tấm ép tại các điểm xác định.
4. Tính toán: Sử dụng công thức tính toán và dữ liệu đo được để xác định mô đun đàn hồi E.

Thông số kỹ thuật

Cung cấp:

• Kích 32 tấn kèm đồng hồ so,
• Tấm ép cứng D340mm; D450mm; D610mm; D760mm,
• Tấm tự lựa
• Giàn thiên phân kế
• 2 bộ gá gắn đồng hồ so
• 2 đồng hồ so.

Ứng dụng

• Thiết kế nền móng: Dữ liệu mô đun đàn hồi được sử dụng để tính toán các thông số thiết kế nền móng như chiều sâu móng, kích thước móng, loại móng…
• Kiểm tra chất lượng đất: Đánh giá chất lượng đất tại hiện trường, so sánh với các tiêu chuẩn kỹ thuật.
• Theo dõi biến dạng của đất: Đánh giá sự ổn định của nền đất theo thời gian, đặc biệt là trong các công trình lớn như đập, cầu, đường…

Tiêu chuẩn

• Việc đo mô đun đàn hồi bằng tấm ép cứng được thực hiện theo các tiêu chuẩn kỹ thuật, ví dụ như TCVN 8861:2011 tại Việt Nam. Tiêu chuẩn này quy định chi tiết về các thiết bị, quy trình thực hiện và tính toán.

Ưu điểm của phương pháp này

• Đơn giản, dễ thực hiện: Có thể thực hiện tại hiện trường, không yêu cầu thiết bị quá phức tạp.
• Chi phí thấp: So với các phương pháp khác, phương pháp này có chi phí thấp hơn.
• Phù hợp với nhiều loại đất: Có thể áp dụng cho nhiều loại đất khác nhau, từ đất cát đến đất sét.
