Khuôn CBR tiêu chuẩn

Khuôn CBR là gì?

• Khuôn CBR là một dụng cụ không thể thiếu trong các phòng thí nghiệm địa kỹ thuật. Nó được sử dụng để tạo mẫu thí nghiệm nhằm xác định chỉ số CBR của đất, một thông số quan trọng để đánh giá sức chịu tải của đất nền, từ đó giúp các kỹ sư thiết kế nền móng công trình một cách chính xác và an toàn.

Công dụng

• Khuôn CBR là một dụng cụ quan trọng trong các thí nghiệm xác định chỉ số CBR của vật liệu. Chỉ số CBR là một chỉ số quan trọng để đánh giá tính chất cơ lý của vật liệu sử dụng làm nền, móng đường. Nó cho biết khả năng chịu tải của vật liệu so với đất cát chuẩn có độ cứng nhất định. Việc xác định chỉ số CBR của vật liệu rất quan trọng trong quá trình thiết kế và xây dựng các công trình giao thông, giúp đảm bảo tính chất cơ lý của nền móng đường và đảm bảo độ bền của công trình trong thời gian dài.
• Khuôn CBR được sử dụng để tạo mẫu thí nghiệm CBR trên tổ mẫu đã được đầm nén ở độ ẩm tốt nhất, tương ứng với phương pháp đầm nén quy định. Chỉ số CBR của vật liệu thí nghiệm được xác định tương ứng với độ chặt đầm nén K quy định. Việc sử dụng khuôn CBR tiêu chuẩn đảm bảo tính chính xác và đồng nhất trong việc xác định chỉ số CBR của các mẫu thí nghiệm.

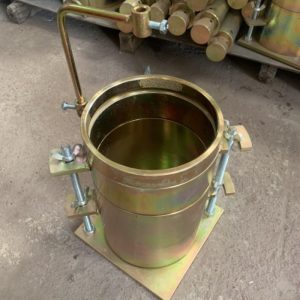

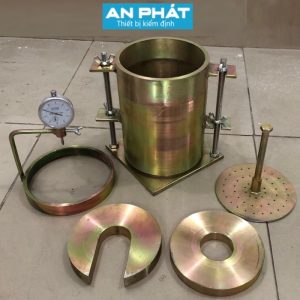

Cấu tạo của khuôn CBR

• Thân khuôn

Thân khuôn CBR là một hình trụ rỗng được làm từ thép, đường kính trong của thân khuôn là 152,40 ± 0,66 mm và chiều cao là 177,80 ± 0,46 mm. Thân khuôn CBR có vai trò chứa mẫu đất và gia tải để thực hiện thí nghiệm CBR. Nó có độ chắc chắn và độ bền cao để đảm bảo tính chính xác của kết quả thí nghiệm.

• Cổ khuôn

Cổ khuôn CBR cũng là một hình trụ rỗng được làm từ thép, có đường kính trong là 152,40 ± 0,66 mm và chiều cao khoảng 50 mm. Cổ khuôn được lắp vào thân khuôn để định vị mẫu đất và giúp thực hiện các thí nghiệm CBR với độ chính xác cao.

• Đế khuôn

Đế khuôn CBR là một tấm thép được khoét sâu với đường kính thích hợp để đặt thân khuôn vừa và không bị sai lệch. Đây là nơi đặt mẫu đất và gia tải để tiến hành thí nghiệm CBR.

• Đĩa đo trương nở

Đĩa đo trương nở có vai trò đo đường biểu hiện của mẫu đất khi thực hiện thí nghiệm CBR. Nó có đường kính trong là 152,40 ± 1,52 mm và độ dày là 12,70 ± 0,25 mm. Đĩa đo trương nở được lắp vào phía trên mẫu đất trong khuôn CBR để tiến hành đo đường biểu hiện của mẫu đất.

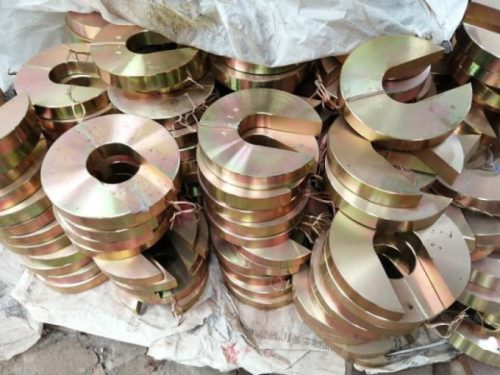

• Quả gia tải

Quả gia tải có vai trò tạo lực tính toán lên mẫu đất trong quá trình thí nghiệm. Khuôn CBR tiêu chuẩn được cung cấp kèm theo hai loại quả gia tải: quả gia tải có rãnh và quả gia tải không rãnh. Quả gia tải có đường kính 50 mm và chiều dài 50 mm, đường rãnh sâu 1 mm và rộng 9,5 mm. Quả gia tải này được thiết kế để đảm bảo độ chính xác và đồng nhất trong việc áp lực lên mẫu đất.

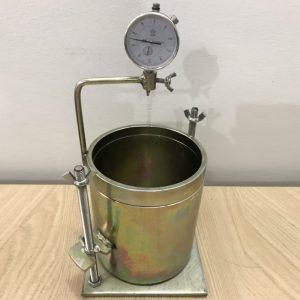

• Giá đỡ đồng hồ so

Giá đỡ đồng hồ so có vai trò giữ đồng hồ so trong quá trình thực hiện thí nghiệm CBR. Khuôn CBR tiêu chuẩn đi kèm với hai loại giá đỡ đồng hồ so: giá đỡ đồng hồ so và giá đỡ đồng hồ so 10mmx0,01mm. Điều này giúp đảm bảo độ chính xác và đồng nhất trong việc đo đường biểu hiện của mẫu đất.

Tiêu chuẩn VN, ASTM, mạ cầu vồng

• Khuôn CBR tiêu chuẩn được sản xuất và cung cấp bởi các công ty uy tín, đảm bảo đạt chuẩn các tiêu chuẩn quốc gia và quốc tế như TCVN 12792 : 2020, 22 TCN 3321:06, ASTM D1883, AASHTO T99 và T180. Điều này giúp đảm bảo tính chính xác và độ tin cậy của dụng cụ trong việc thực hiện các thí nghiệm CBR.

Hướng dẫn sử dụng

Để sử dụng khuôn CBR tiêu chuẩn một cách đúng đắn và hiệu quả, cần tuân theo các hướng dẫn sau:

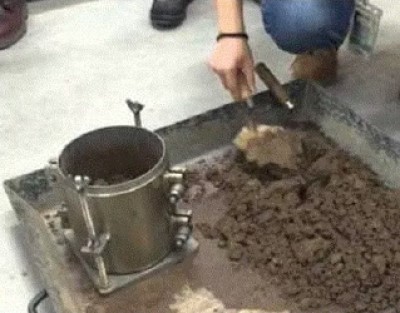

1. Chuẩn bị mẫu đất: Mẫu đất cần được thu thập theo đúng phương pháp và được đầm nén ở độ ẩm tối ưu tương ứng với phương pháp đầm nén quy định.

2. Chuẩn bị khuôn CBR: Xem xét kiểm tra khuôn CBR để đảm bảo không có bất kỳ lỗi hoặc hư hỏng nào trước khi sử dụng. Nếu phát hiện bất kỳ lỗi nào, bạn nên liên hệ với nhà cung cấp để được hỗ trợ.

3. Lắp mẫu đất vào khuôn: Đặt thân khuôn lên đế khuôn, đảm bảo sự phù hợp và không bị sai lệch. Sau đó đặt cổ khuôn vào thân khuôn và đưa đĩa đo trương nở vào phía trên mẫu đất.

4. Thực hiện thí nghiệm CBR: Đặt quả gia tải lên đĩa đo trương nở và thực hiện các bước chuẩn bị theo quy trình đã thiết lập. Chú ý đến độ chắc chắn và độ chính xác của các thiết bị để đảm bảo kết quả thí nghiệm chính xác.

5. Ghi nhận kết quả: Sau khi hoàn thành thí nghiệm, ghi nhận kết quả CBR và so sánh với chỉ số CBR qui định trong tiêu chuẩn. Nếu có sự khác biệt lớn, bạn nên kiểm tra lại các bước thực hiện thí nghiệm hoặc liên hệ với nhà cung cấp để được hỗ trợ và giải đáp thắc mắc.
