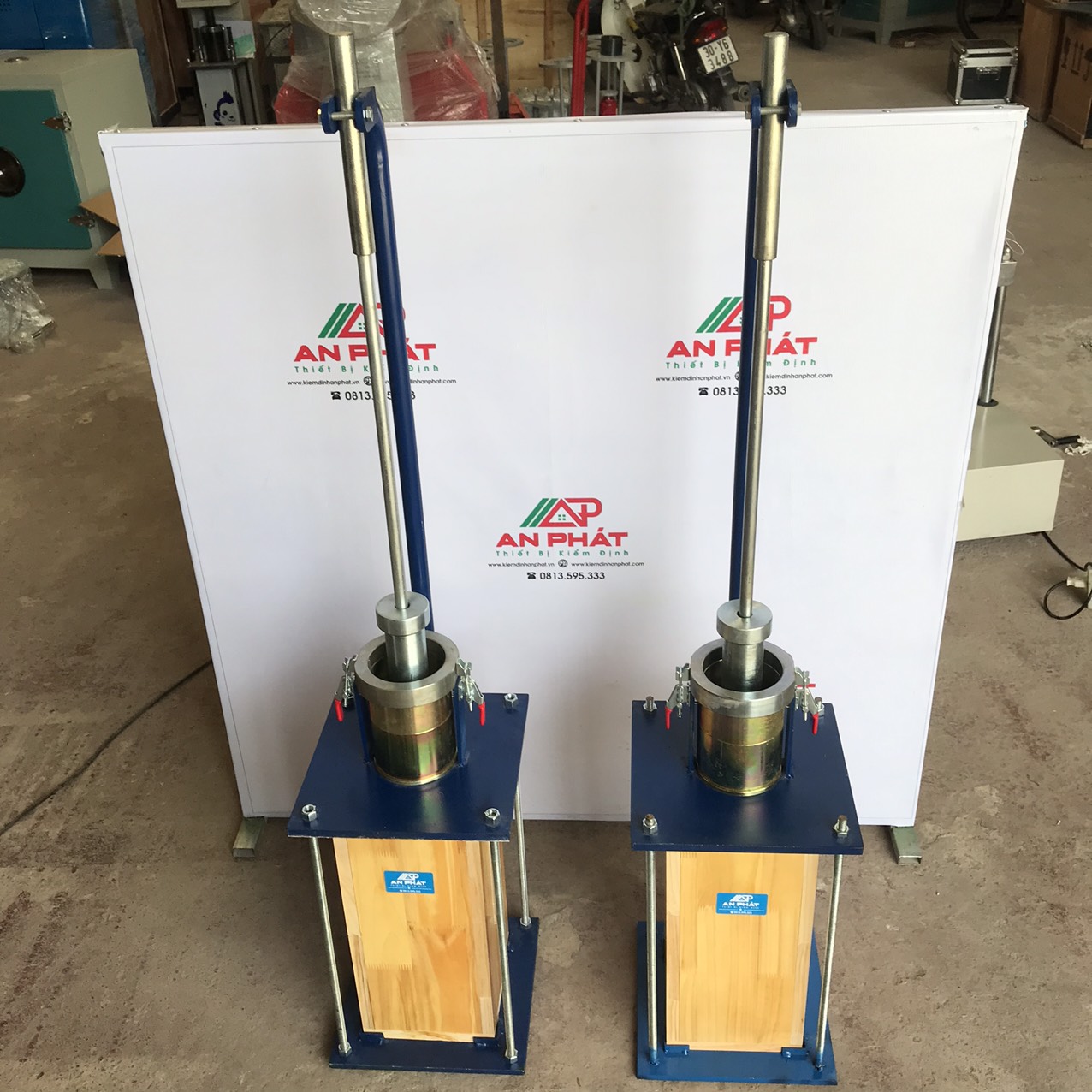

Bộ đầm tạo mẫu marshall bằng tay

Bộ đầm tạo mẫu marshall

Phù hợp tiêu chuẩn: TCVN 8860-1 : 2011

1. Thông số kỹ thuật

Là thiết bị đầm tạo mẫu BTN để thí nghiệm độ ổn định, độ dẻo Marshall của bê tông nhựa sử dụng nhựa đường đặc (viết tắt là BTN) có cỡ hạt lớn nhất danh định (theo sàng vuông) không vượt quá 19,0 mm; và phương pháp xác định độ ổn định, độ dẻo Marshall cải tiến đối với BTN có cỡ hạt lớn nhất danh định lớn hơn 19,0 mm nhưng không vượt quá 37,5 mm.

Búa đầm bằng kim loại, có bề mặt đầm hình tròn, phẳng, có trọng lượng 4536 g ±9 g. Chiều cao rơi tự do của búa là 457 mm±2 mm

Bệ đầm hình trụ bằng gỗ kích thước 203 mm x 203 mm x 457 mm được bịt đầu bằng bản thép kích thước 305 mm x 305 mm x 25 mm. Gỗ làm bệ đầm có thể là gỗ thông hoặc loại gỗ khác với khối lượng thể tích khô từ 0,67 g/cm3 đến 0,77 g/cm3. Bệ gỗ được neo thẳng đứng trên sàn bê tông cứng bởi 4 bản thép góc.

Bộ gá giữ khuôn đúc được gắn với bệ đầm có tác dụng định vị để tâm của khuôn đúc mẫu trùng với tâm của bệ đầm, giữ bộ khuôn đúc mẫu không dịch chuyển trong quá trình đầm tạo mẫu.

Bộ phận nén mẫu gồm hai vành thép mặt trụ tròn bán kính mặt trong tiếp xúc với mẫu là 50,8mm

2. Cung cấp

Bao gồm: Chày đầm; Thanh dẫn; Thanh đỡ; Đế đầm; Đế gỗ; 4 bulong dài; Tấm đế; cổ khuôn+thân khuôn+đế khuôn marshall.
